Двухосевая направляющая SGB
Модель:

Двухосевая направляющая SGB

Двухрядный подшипник
В двойных направляющих в качестве тел качения используются двухрядные шарикоподшипники. Двухрядные шарикоподшипники обладают большим преимуществом перед осевыми и радиальными нагрузками при вращении на высоких скоростях. Для многоосевых нагрузок двухрядный шарикоподшипник имеет две точки контакта с валом направляющей, а наружное кольцо прецизионно отшлифовано после термической обработки канавок. Кроме того, в нем есть смазка. Таким образом, он не требует дополнительной доливки масла до конца срока службы.

Высокий экономический эффект
Он имеет преимущества легкого веса, коррозионной стойкости, хорошей взаимозаменяемости и удобной сборки. Это лучшие и широкие области применения механического оборудования.

Низкая общая стоимость
Осевая линейная направляющая отличается простой конструкцией, высокой производительностью и удобством сборки. Он имеет более низкую стоимость и более конкурентоспособную цену.
Связаться с нами Скачать PDF
ПРЕД:Аксессуары для линейных направляющих с прямоугольными колесами OSG
СЛЕД:Двухосная линейная направляющая серии LGD
  • Основной параметр
  • Схема конструкции

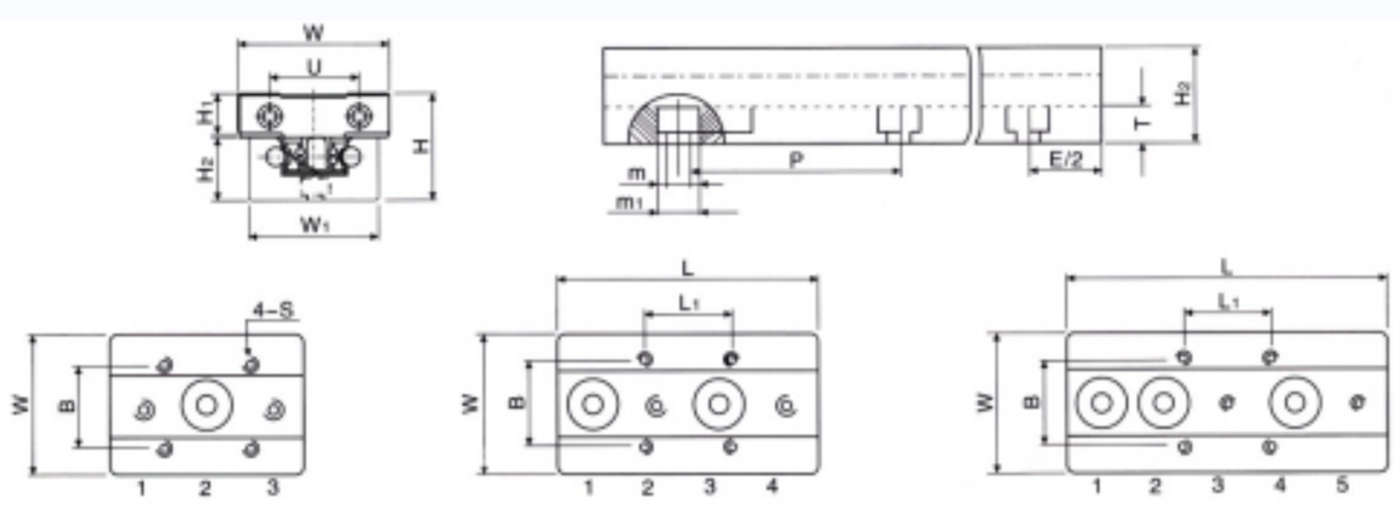

  • SG Полный комплект Направляющая СГР

    Направляющая SGR
    SGR SGB H W

    W1

    		 Н2 dp p Вал
    (Диаметр)    		 Масса
    (к/м)    		 Т м1 м Вт Н1 L B L1 С Номер шкива Положение эксцентрикового колеса Базовая защитная нагрузка по мощности N               Yo Zo Мощность Расстояние (Н.м) Масса
    (гт/м)
    10Н -3 23 28 28 14 6 60 5 1.051 5 6 3.5 26 8 47 18.5 18.5

    		М4 3 2 343 322 6.4 6.8 7.1 0.110
    -4 63 30 4 2 450 420 10.2 11.3 11.5 0.110
    -5 83 30 5 2 480 480 0.110
    10 -3 29 28 32 17 6 60 6 1.106 6 8 4.5 28 11 88 20 70 М5 3 2 320 300 6.4 6.8 7.1 0.110
    -4 88 4 2 320 300 6.4 6.8 7.1 0.110
    15н -3 32 38 38 18.5 6 120 6 1.11 7 8.5 4.5 44 12 60

    		26 26 М5 3 2 490 460 10.2 9.2 9.8 0.110
    -4 80 4 1.3 700 660 14.5 13.2 14 0.145
    -5 100 5 1.1.4 980 920 20.3 37 39 0.185
    15 -3 32 46 46 18.5 6 120 6 2.01 8 8.5 4.5 46 12 60 32 36 М5 3 2 490 460 13.8 7.4 7.8 0.105
    -4 80 4 1.3 700 660 19.8 21.1 22.4 0.140
    -5 100 5 1.1.4 980 920 27.7 44.3 47 0.170
    20Н -3 36 47 47 22.5 6 120 8 2.32 9 9.5 5.5 47 12 80 38 30 М6 3 2 700 980 29.4 25.4 18.2 0.195
    -4 108 4 1.3 1000 1400 42 72.8 52 0.265
    -5 135 5 1.1.4 1400 1960 8.2 129 92.4 0.350
    20 -3 36 60 60 22.5 6 120 8 3.31 9 9.5 5.5 60 12 80

    		50 40 М6 3 2 700 980 42.1 21.5 5.4 0.210
    -4 108 4 1.3 1000 1400 60.2 61.5 44 0.260
    -5 135 5 1.1.4 1400 1960 84.2 129 92.4 0.350
    25 -3 44 70 70 26 7 120 10 4.28 11 11 6.5 70 16.3 100

    		57 45 М8 3 2 1260 1470 67.62 48.51 41.58 0.460
    -4 133 4 1.3 1800 2100 96.6 138.6 118.8 0.615
    -5 166 5 1.1.4 2520 2940 35.0 291.06 249.48 0.775
    35 -3 55 100 90 35 8.5 160 12 6.9 12 14 8.5 100 18 140

    		82 62 М12 3 2 2800 2800 159.6 128 128 1.1
    -4 185 4 1.3 4000 4000 228 360 360 1.6
    -5 230 5 1.1.4 5600 5600 319.2 758 756 1.835

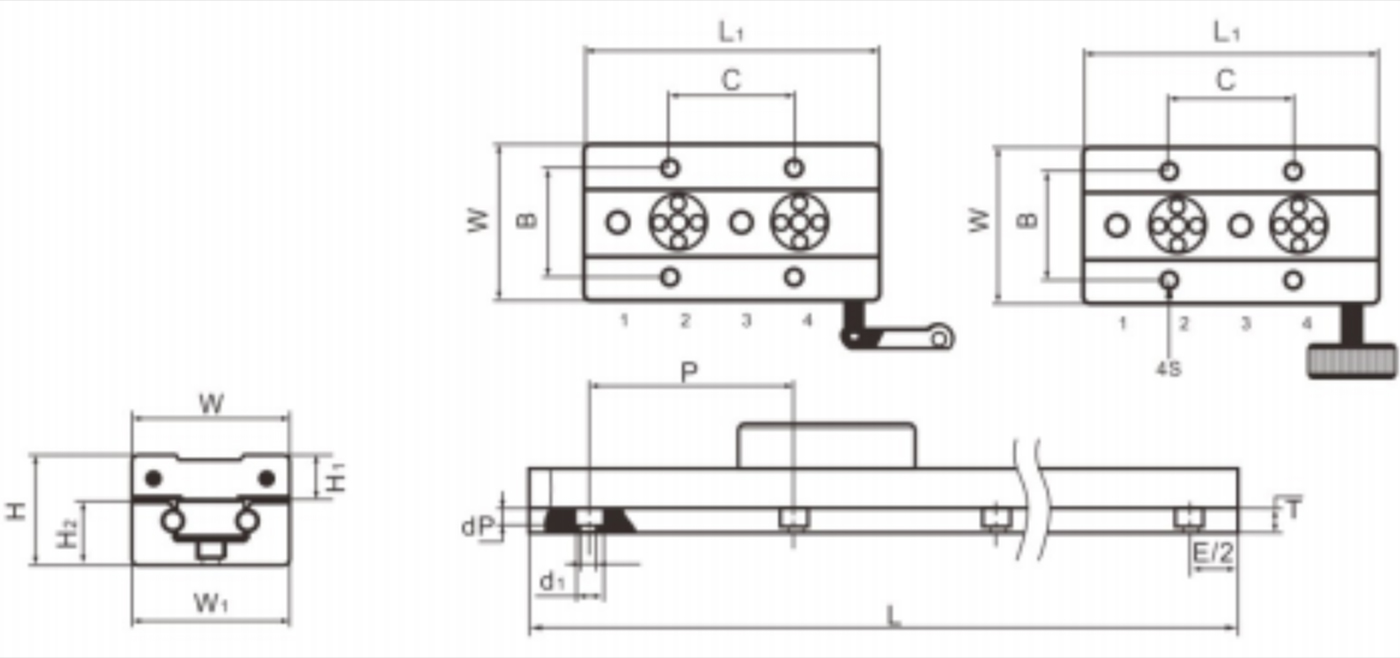

    SG Полный комплект Направляющая СГР

    Направляющая SGR
    СGR CGB H W W1 Н2 dp p Вал
    (Диаметр)    		 Масса
    (к/м)    		 Т г d1 L1 Lмакс. b С Н1 S Номер шкива Положение эксцентрикового колеса Базовая энергетическая защитная нагрузкаN
    Йо      Зо     		Мощность Расстояние (Н.м) Масса
    (гт/м)
    10Н -4 23 28 28 14 5.5 60 5 1.05 7 3.4 6 80 4000 8.9 40 8.5 М4 4 2.4 450 420 7.5 8.1 8.6 1621
    15н -4 32 38 38 18.5 5.5 20 6 1.65 7 4.5 8 100 4000 26 26 12 М5 4 2.4 700 660 14.5 13.2 14.0 2146
    15 -4 32 46 46 18.5 5.5 20 6 1.78 8 4.5 8 100 4000 32 36 12 М5 4 2.4 700 660 19.8 21.1 22.4 2426
    20Н -4 36 47 47 22.5 5.5 20 8 2.25 8 5.5 9.5 130 4000 38 30 12 М6 4 2.4 1000 1400 42 72.8 52 2859
    20 -4 36 60 60 22.5 5.5 20 8 2.75 8 5.5 9.5 130 4000 50 40 12 М6 4 2.4 1000 1400 60.2 61.6 44 3688
    25 -4 44 70 70 26 6.5 20 10 3.88 9 6.5 11 160 4000 57 45 15 М8 4 2.4 1800 2100 96.6 139 119 5009
    35 -4 55 100 90 35 8.5 60 12 6.90 12 8.5 14 220 4000 82 62 18 M12 4 2.4 4000 4200 228 360 360 7500
