Шарико-винтовая передача (ШВП)

Главная / Продукты / Шарико-винтовая передача (ШВП) / Миниатюрные винты SFK
Миниатюрные винты SFK
Модель:

Миниатюрные винты SFK

Шарико-винтовая передача является прецизионным компонентом. Обратите особое внимание на то, чтобы не допустить попадания острых предметов или ножей на поверхность профиля зуба, а также на избежание ударов или царапин при столкновении при сборке ШВП. В то же время следует обратить внимание на то, чтобы не отделить гайку от винта и не переехать. Если ход гайки отделится от винта, стальной шарик упадет. Если он случайно упадет, пожалуйста, не заставляйте его обратно. Это может легко привести к заклиниванию шарикового винта. Свяжитесь с нашим специалистом.
Связаться с нами Скачать PDF
ПРЕД:ШВП SFNU
СЛЕД:SFH SFA Винт типа H
  • Основной параметр

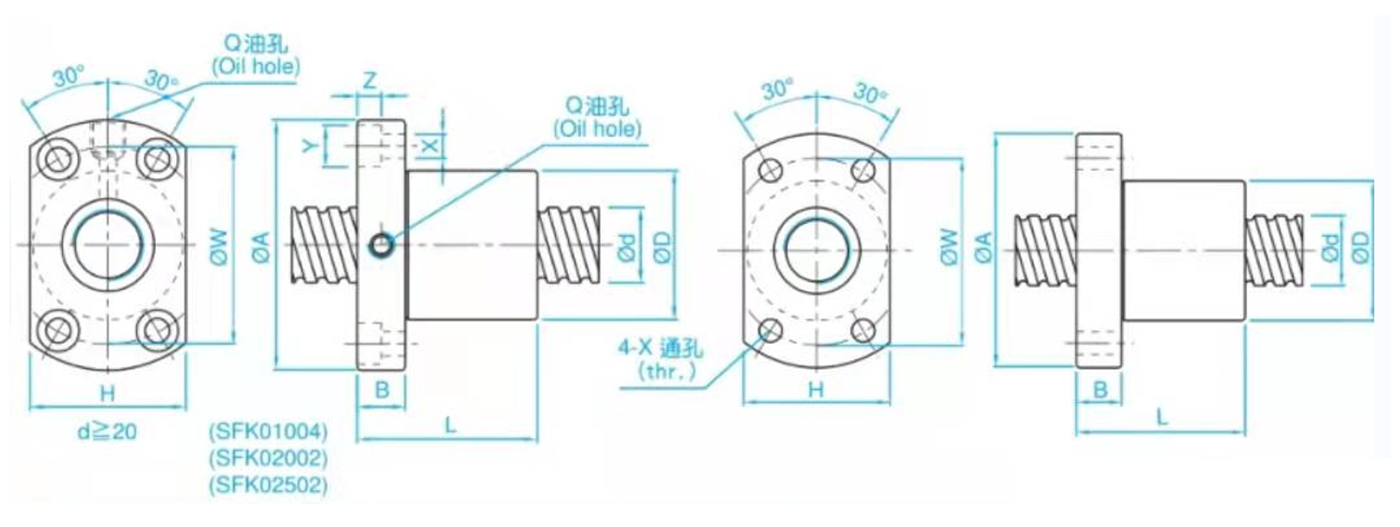

  • Схема конструкции
  • Модель Диаметр вала (d)

    Ход резьбы(I)

    		 Диаметр борта
    (Да)    		 Размер гайки Динамический рейтинг Нагрузка
    (Cа)    		 Статическая нагрузка Нагрузка
    (Соа)    		 Жесткость
    (кгс/
    мкм)
    Д А Б л Вт ЧАС Икс Д Z Вопрос Н
    SFК00601 6 1 0.8 12 24 3.5 15 18 16 3.4 — — — 1x3 111 224 9
    SFК00801 8 1 0.8 14 27 4 16 21 18 3.4 — — — 1x4 161 403 14
    SFК00802 2 1.2 14 27 4 16 21 18 3.4 — — — 1x3 222 458 13
    SFК0082.5 2.5 1.2 16 29 4 26 23 20 3.4 — — — 1x3 221 457 13
    SFК01002 10 2 1.2 18 35 5 28 27 22 4.5 — — — 1x3 243 569 15
    SFК01004 4 2 26 46 10 34 36 28 4.5 8 4.5 М6 1x3 468 905 17
    SFКО1202 12 2 1.2 20 37 5 28 29 24 4.5 — — — 1x4 334 906 22
    SFК01402 14 2 1.2 21 40 6 23 31 26 5.5 — — — 1x4 354 1053 24
    Единица измерения: мм
    Модель Диаметр вала (d) Ведущий (я) Диаметр борта
    (Да)    		 Размер гайки Динамический рейтинг Нагрузка
    (Ка)    		 Статическая нагрузка Нагрузка
    (Соа)    		 Жесткость
    (кгс/
    зм)
    Д А Б л Вт ЧАС Икс Д Z Вопрос Н
    XSUR01204T3D-02 12 4 2.5 24 40 6 28 32 25 3.5 — — — 1x3 454 722 —
    XSUR01205T3D-00 5 2.5 22 37 8 39 29 24 4.5 — — — 1x3 675 1316 17
